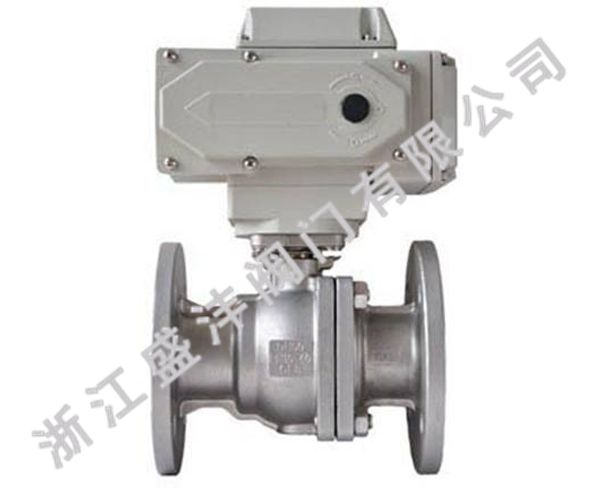

Q941F電動高平臺球閥的直徑與連接管的直徑相同，介質幾乎可以無損失地流動。電動高平臺球閥根據其密封性能可分為軟密封片和金屬密封片。當溫度為180°以下時，軟密封片是合適的；當溫度為425°以下時，金屬硬密封片是合適的。通常在嚴格的密封要求時使用。除了控制氣體，液體和蒸汽介質外，它還適用于控制包含污水和纖維雜質的介質。電動高平臺球閥廣泛用于石油，化工，冶金，輕工，造紙，電廠，冷凍等領域。
Q941F電動高平臺球閥產品特性：
1、具有低流體阻力的電動球閥具有所有閥中zui低的流體阻力。即使是直徑較小的球閥，其流體阻力也非常低。
2、電動球閥推力軸承減少了閥桿的摩擦力矩，并允許閥桿長時間平穩，靈活地工作。
3、閥座具有出色的密封性能。由彈性材料（例如PTFE）制成的密封環易于密封，并且介質壓力越高，電動球閥的密封性能越好。
4、電動高平臺球閥的閥桿已牢固密封。氣門桿僅用于模擬旋轉而不會舉起，因此氣門桿上的填料密封不太可能受到損壞，并且在較高的介質壓力下，密封能力會提高。
5、諸如聚四氟乙烯之類的材料具有良好的自潤滑性能，并且與球之間的摩擦損失小，從而延長了電動球閥的使用壽命。
6、電動高平臺球閥在底部裝有閥桿，在閥桿頭上設有凸臺，以防止閥桿彈出。如果閥桿密封墊被火燒壞，則凸臺和閥體也會形成金屬接觸以固定閥桿密封墊。
7、電動高平臺球閥具有抗靜電功能。在球，閥桿和閥體之間裝有彈簧，以排出在切換過程中產生的靜電。
電動高平臺球閥技術參數和性能：
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15～200mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5、4.0、6.4、10MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 碳鋼、304/316/316L不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 球體材質 | 304/316/316L不銹鋼 |
環境溫度 | -30°～60° | 閥座密封 | PTFE、PPL |
手動操作 | 附帶手柄操作 | 溫 度 | PTFE≤180℃、PPL≤350℃ |
限 位 | 電氣、機械二重限位 | 適用介質 | 水、石油、粘性流體、漿料、強氧化性介質等 |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | ||
輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特 點 | 連線簡單，結構緊湊、阻力小、動作穩定 |
電動高平臺球閥外形尺寸：
公稱通徑DN | L | L1 | W | H | D | D1 | 額定功率 | 額定電流 |
壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
15 | 130 | 119 | 110 | 256 | 95 | 65 | 15W | 0.1A |
20 | 140 | 119 | 110 | 260 | 105 | 75 | 15W | 0.1A |
25 | 150 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
32 | 165 | 155 | 132 | 270 | 136 | 100 | 15W | 0.2A |
40 | 180 | 208 | 165 | 312 | 146 | 110 | 25W | 0.5A |
50 | 200 | 208 | 165 | 325 | 160 | 125 | 25W | 0.5A |
65 | 220 | 208 | 165 | 336 | 180 | 145 | 25W | 0.5A |
80 | 250 | 256 | 211 | 365 | 195 | 160 | 50W | 0.8A |
100 | 280 | 256 | 211 | 400 | 215/230 | 180/190 | 90W | 1.0A |
125 | 320 | 256 | 211 | 420 | 245/270 | 210/220 | 90W | 1.0A |
150 | 360 | 288 | 235 | 440 | 280/300 | 240/250 | 120W | 1.2A |
200 | 400 | 288 | 235 | 470 | 335/360 | 295/310 | 150W | 1.2A |
